Prinsip kerja bor listrik sikat

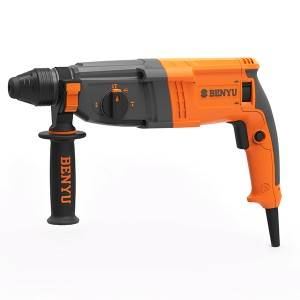

The HammerBor 28 MMStruktur utama bor listrik sing disapu resik yaiku stator + rotor + sikat, sing entuk torsi rotasi liwat medan magnet sing puteran, saéngga ngasilake energi kinetik.Sikat lan komutator tetep kontak lan gesekan, lan nduweni peran konduksi lan komutasi sajrone rotasi.

Pengeboran listrik sing disikat nganggo komutasi mekanik, kutub magnet ora obah, lan kumparan muter.Nalika pengeboran listrik digunakake, koil lan komutator muter, nanging baja magnetik lan sikat karbon ora muter.Arah arus bolak-balik saka kumparan diganti dening inverter lan sikat listrik sing muter karo bor listrik.

Ing proses iki, loro input daya ends saka coil disusun ing ring ing siji, kapisah saka saben liyane dening bahan insulating kanggo mbentuk silinder, kang disambungake menyang poros pengeboran listrik.Sumber daya digawe saka rong unsur karbon.Pilar cilik (sikat karbon), ing tumindak tekanan spring, pencet rong titik ing silinder ring input daya coil ndhuwur saka rong posisi tetep tartamtu kanggo energize coil.

Minangka pengeboran listrik rotates, kumparan beda utawa loro kutub saka kumparan padha energized ing beda kaping, supaya kutub NS kumparan ngasilaken Magnetik kolom lan kutub NS saka stator sembrani permanen paling cedhak duwe prabédan amba cocok., Generate daya kanggo push bor listrik kanggo muter.Elektroda karbon geser ing terminal coil, kaya sikat ing permukaan obyek, mula diarani "sikat" karbon.

Sing diarani "sikat sukses, gagal uga sikat."Amarga saling geser, sikat karbon bakal digosok, nyebabake mundhut.On lan mateni sikat karbon lan terminal coil bakal ganti, lan sparks listrik bakal kelakon, breakage elektromagnetik bakal kui, lan peralatan elektronik bakal Kagodha.Salajengipun, amarga terus-terusan ngusapake lan gesekan, sikat bakal nyandhang terus-terusan lan luh uga dadi pelakune kanggo bor sikat short-urip.

Yen sikat rusak kudu didandani, nanging bakal repot kanggo ndandani maneh lan maneh?Nyatane, ora bakal, nanging ora luwih apik yen ana bor listrik sing ora perlu ngganti sikat?Iki bor tanpa sikat.

Prinsip kerja bor listrik tanpa sikat

Bor listrik tanpa sikat, kaya jeneng kasebut, yaiku bor listrik tanpa sikat listrik.Saiki wis ora ana sikat listrik, carane bor listrik bisa terus mlaku?

Pranyata yen struktur bor listrik tanpa sikat persis ngelawan karo bor listrik sing disapu:

Ing bor listrik tanpa sikat, karya komutasi rampung dening sirkuit kontrol ing pengontrol (biasane sensor Hall + controller, teknologi sing luwih maju yaiku encoder magnetik).

Pengeboran listrik sing disapu resik nduweni kutub magnet tetep lan kumparan dadi;bor listrik tanpa sikat duwe kumparan tetep lan kutub magnet dadi.Ing bor listrik tanpa sikat, sensor Hall digunakake kanggo ngerteni posisi kutub magnet magnet permanen, banjur miturut pemahaman iki, sirkuit elektronik digunakake kanggo ngalih arah arus ing kumparan ing wektu sing tepat. kanggo mesthekake yen gaya Magnetik ing arah sing bener kui kanggo drive pengeboran listrik.Ngilangi kekurangan saka bor listrik sing disikat.

Sirkuit kasebut minangka pengontrol bor listrik tanpa sikat.Dheweke uga bisa ngleksanakake sawetara fungsi sing ora bisa diwujudake dening bor listrik sing disapu, kayata nyetel sudut ngalih daya, ngerem bor listrik, nggawe bor listrik mundur, ngunci bor listrik, lan nggunakake sinyal rem kanggo mungkasi daya bor listrik. ..Kunci weker elektronik mobil baterei saiki nggunakake fungsi kasebut kanthi lengkap.
